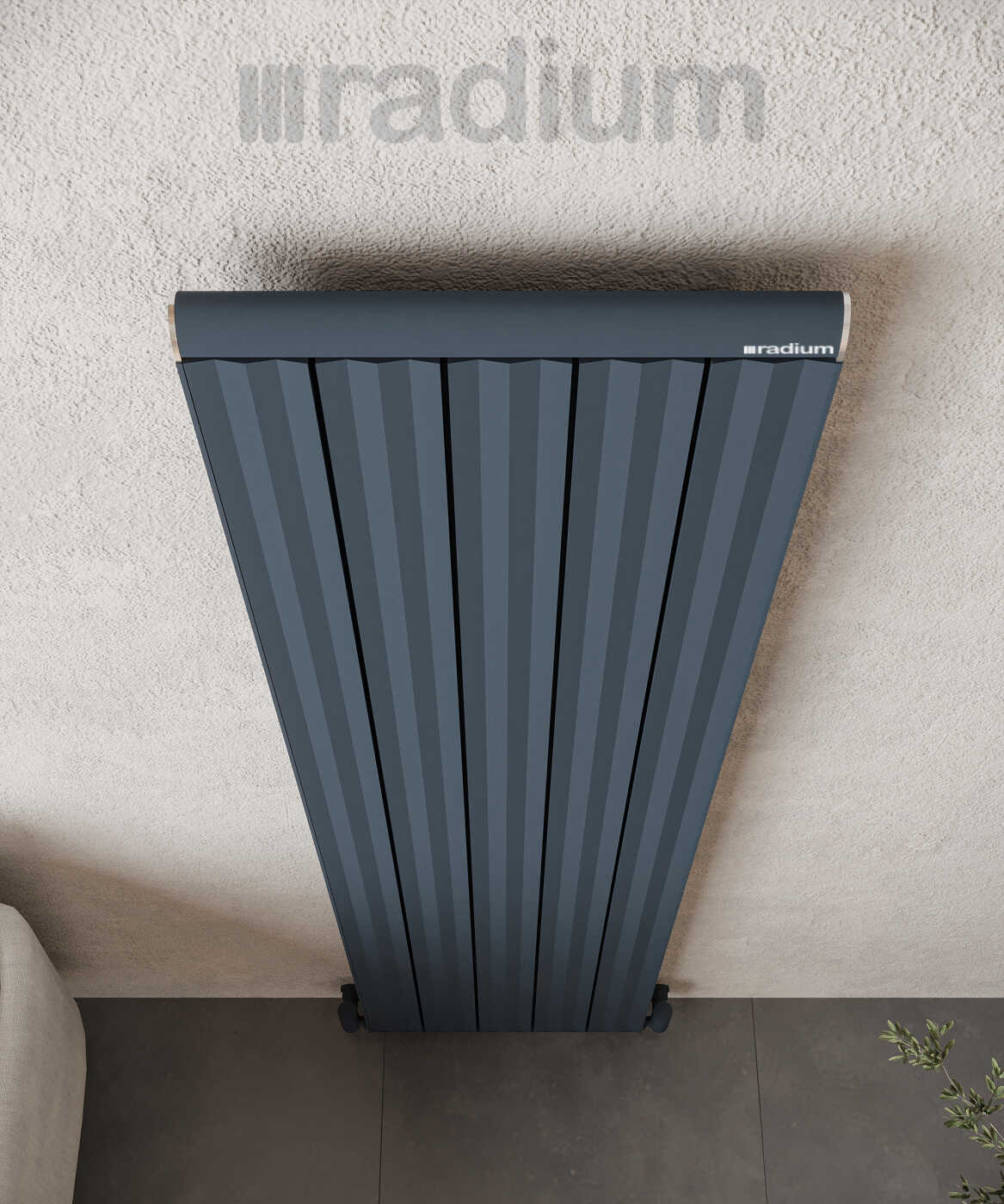

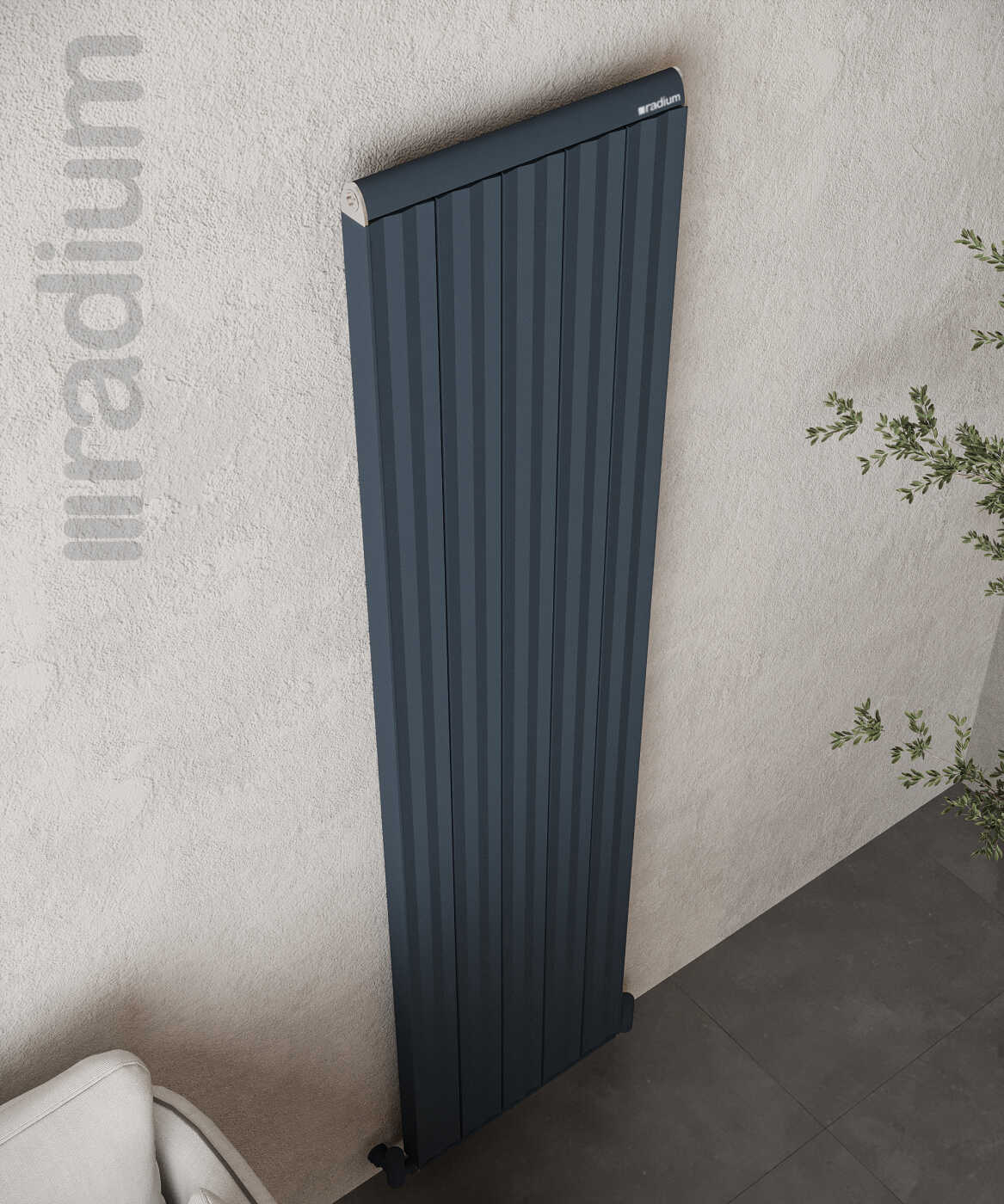

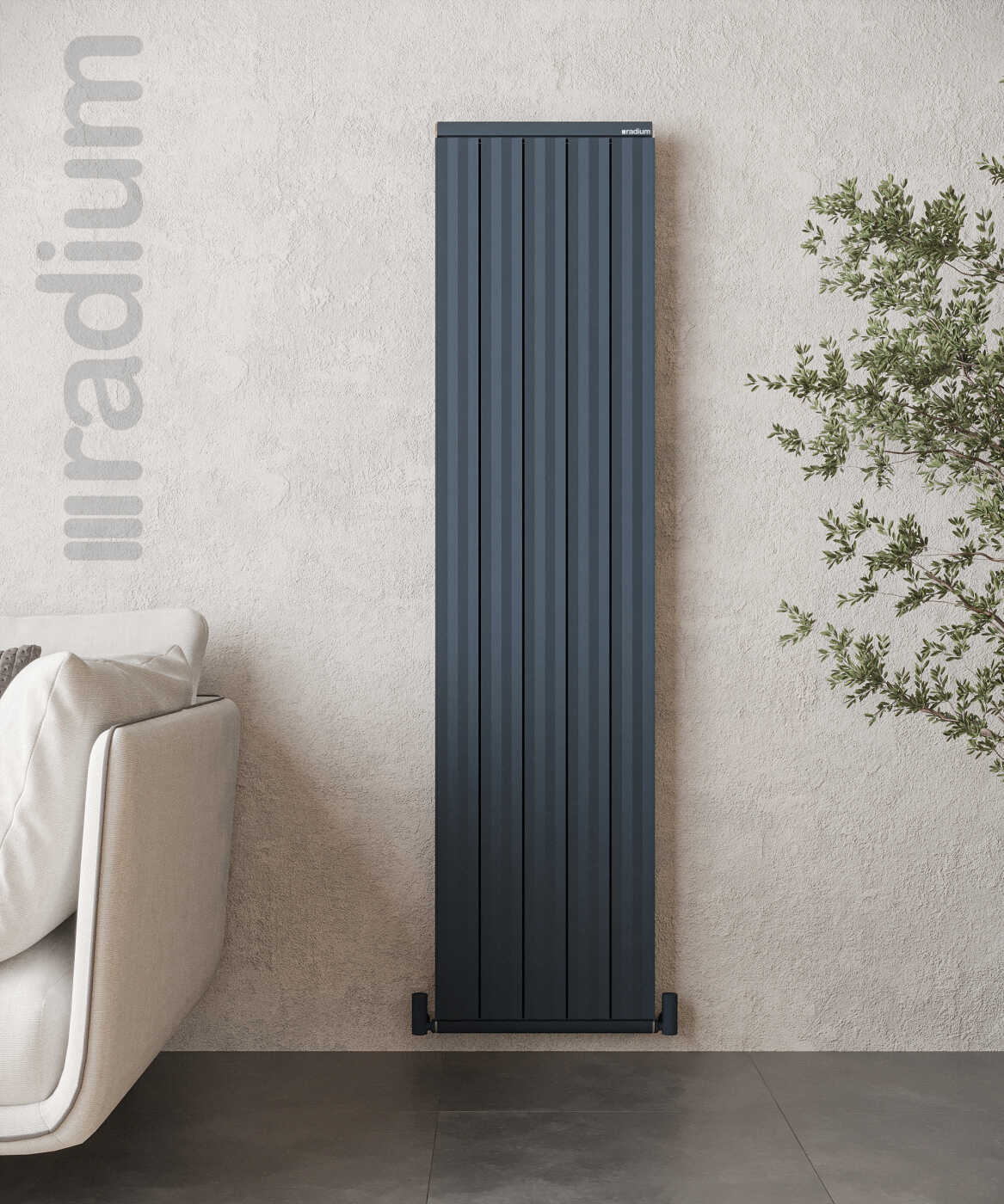

Nergis Elite Dikey Alüminyum Radyatör - Kumlu Antrasit

BAĞLANTI TÜRLERİ

1. ALT KARŞIT UÇ BAĞLANTI (Standart Bağlantı)
Radyatör ile gönderilen yön tıkacının montajı sayfanın sonunda belirtilmiştir. Hava alma purjörü yön tıkacının çaprazına takılmalıdır.

2. ÇAPRAZ BAĞLANTI (Standart Bağlantı)
Sıcak su girişi ve hava alma purjörü mutlaka üst tarafta olmalıdır.

3. PARALEL BAĞLANTI (Standart Bağlantı)
Sıcak su girişi ve hava alma purjörü mutlaka üst tarafta olmalıdır.


4. SAĞ ALTTAN GİRİŞ ÇIKIŞLI (HB) BAĞLANTI (Sağ Alttan Bağlantı)
Sıcak su girişi dış taraftan, soğuk su çıkışı iç taraftan yapılmalıdır.

5. SOL ALTTAN GİRİŞ ÇIKIŞLI (HB) BAĞLANTI (Sol Alttan Bağlantı)
Sıcak su girişi dış taraftan, soğuk su çıkışı iç taraftan yapılmalıdır.

6. KOMPAKT ENTEGRE TERMOSTATİK VANALI BAĞLANTI
Sıcak su girişi dış taraftan, soğuk su çıkışı iç taraftan yapılmalıdır. Termostat ve özel çekirdeği, sıcak su girişi yönü ile aynı olmalıdır.

7. ORTA BAĞLANTI (İletişime Geçiniz)
Bütün modellere uygulanabilir.

RADYATÖRÜNÜZE UYGUN VANA SEÇİMİ NASIL YAPILIR?

Alüminyum radyatör görsellerinde görülen vana ve boru gizleme kılıfları, aksi belirtilmedikçe ürün fiyatına dahil değildir. Bu aksesuarları, ilgili kategori sayfalarımızdan seçerek ayrıca satın alabilirsiniz.

İlk Adım: Tesisat Çıkış Yönünü Belirleyin

Vana seçimi yapmadan önce, tesisat borularınızın duvardan mı yoksa zeminden mi çıktığını bilmeniz gerekir.

Eğer borularınız duvardan çıkıyorsa:

• Kullanmanız gereken vana tipi: KÖŞE RADYATÖR VANASI
• Dilerseniz Köşe Termostatik Vana da tercih edebilirsiniz.
  Önemli olan, tesisat yönüne uygun şekilde köşe formda bir vana kullanılmasıdır.

Eğer borularınız zeminden çıkıyorsa:

Alüminyum radyatörünüzün bağlantı tipine göre uygun vana seçimi değişkenlik gösterir:

• Alt Orta, Alt Sağ veya Alt Sol 50 mm bağlantılı modeller için:
  → DÜZ RADYATÖR VANASI kullanılmalıdır.
  İsterseniz Multiblock tipi Termostatik vana da tercih edebilirsiniz.
• Standart girişli modeller için (alt girişler 50 mm değilse):
  → KÖŞE RADYATÖR VANASI kullanmanız gerekir.

Vana Tipinin Temel Seçim Mantığı:

• Eğer radyatör bağlantı ekseni ile tesisat borusu ekseni aynı hizada ise → DÜZ VANALAR
• Eğer bu eksenler arasında 90°’lik bir açı varsa → KÖŞE VANALAR tercih edilmelidir.

İkinci Adım: Tesisat Borusu Türünü Belirleyin

Doğru vana seçimini tamamladıktan sonra, bağlantı sağlayacağınız borunun türünü bilmeniz gerekir. İşte boru tiplerini ayırt etmenizi sağlayacak bilgiler:

Pex (Kılıflı) Tesisat Boruları

• Genellikle “kılıflı boru” olarak adlandırılır.
• 16 mm (bazen 17 mm) çapında esnek borular, renkli plastik kılıflar içinde yer alır.
• Duvardan çıkan pex boru ucunu elinizle hafifçe oynatabilirsiniz.
• Renkleri markaya göre farklılık gösterebilir.

PPRC (Plastik Kaynaklı) Tesisat Boruları

• Sıva üstü ya da sıva altı uygulanabilir.
• Özel kaynak makineleriyle birleştirilir, kılıf içinde yer almazlar.
• Genellikle 20 mm kalınlıktadır ve el ile kolayca oynatılamaz.
• Tesisatçılar tarafından “20’lik plastik boru” şeklinde anılır.

Demir Boru Tesisatı

• Daha çok eski yapılarda bulunur, günümüzde nadiren kullanılır.
• Bu borularla yapılan bağlantılarda da, PPRC uyumlu vanalar kullanılabilir.

Borunun cinsini belirledikten sonra, ürün açıklamalarındaki PEX, PPRC ya da DEMİR ibarelerini dikkate alarak uygun bağlantı aparatını seçebilirsiniz.

VANA UYUMU TAMAM, ŞİMDİ BORU GİZLEME KILIFI SEÇİMİ

Radyatörünüz için şık bir görünüm elde etmek adına, tesisat borularını kapatmaya yarayan boru gizleme kılıflarını da seçmeniz önerilir.

• Tesisatınızın türüne göre PEX veya PPRC uyumlu kılıf seçmelisiniz.
• Radyatörünüzle aynı renkte ya da dekorasyonunuza uygun farklı renklerde kılıflar tercih edebilirsiniz.

Borularınızı gizlemek için gerekli olan kılıfları, ürün sayfasında yer alan AKSESUARLAR bölümünden kolayca sepete ekleyebilirsiniz. Sayfa değiştirmeden alışverişinizi tamamlayabilirsiniz.
